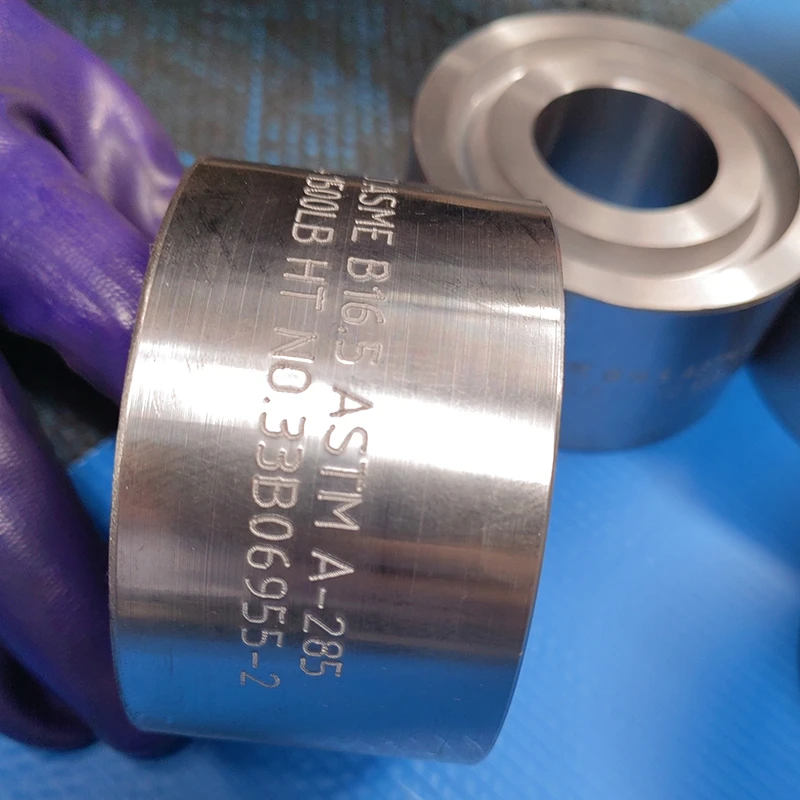

ちょっと、そこ！特殊タイプのフランジのサプライヤーとして、私はこれらの独自のコンポーネントの応力解析方法を理解することがいかに重要であるかを直接見てきました。ご確認いただけるような特殊タイプのフランジここ、石油やガスから化学処理まで、さまざまな産業で使用されています。かなり厳しい条件に耐える必要があるため、応力分析を正しく行うことは冗談ではありません。
まず、応力分析がなぜそれほど重要なのかについて話しましょう。特殊タイプのフランジは高圧、高温の環境でよく使用されます。ストレスに耐えられないと、漏れ、破損、さらにはシステム障害など、あらゆる種類の問題が発生する可能性があります。そのため、信頼性の高い応力解析手法を使用して、フランジがその役割を果たしていることを確認する必要があります。
最も一般的な応力解析手法の 1 つは解析手法です。この方法では、数式を使用してフランジの応力を計算します。それは力学と材料科学の原理に基づいています。たとえば、方程式を使用して、内部圧力、ボルトの予荷重、外部荷重による応力を計算できます。この分析方法の利点は、比較的シンプルで迅速であることです。それほど手間をかけることなく、フランジ内の応力分布の基本を理解することができます。ただし、限界もあります。多くの場合、フランジが完全な円筒であると仮定したり、材料特性が均一であると仮定したりするなど、いくつかの単純化された仮定が作成されます。実際のアプリケーションでは、これらの仮定が常に当てはまるとは限りません。
もう 1 つの方法は数値的方法、具体的には有限要素法 (FEM) です。 FEM を使用して、フランジの詳細なコンピューター モデルを作成します。フランジを小さな要素に分割し、ソフトウェアを使用して各要素の応力を計算します。この方法では、特殊タイプ フランジの複雑な形状と不均一な材料特性を考慮できます。また、さまざまな荷重条件をより正確にシミュレートすることもできます。たとえば、私たちの場合、炭素鋼重ね継手フランジ形状が独特であったり、特性が異なる素材で作られている場合でも、FEM で処理できます。ただし、多くの計算リソースと専門知識が必要になるという欠点があります。適切な FEM モデルのセットアップには時間がかかる場合があり、結果を正しく解釈する方法を知る必要があります。
実験的手法は応力解析にも役立ちます。フランジの物理試験も実施可能です。たとえば、ひずみゲージを使用して、さまざまな荷重下でのフランジの実際のひずみを測定できます。ひずみゲージは、変形すると電気抵抗が変化する小さな装置です。この変化を測定することで、ひずみを計算し、応力を計算することができます。別の実験的アプローチは光弾性法です。この方法では、応力がかかると光学特性が変化する特殊な材料を使用します。次に、材料を通過する光のパターンを観察することで応力分布を分析できます。実験的な方法では現実世界のデータが得られますが、費用と時間がかかる場合があります。これらのテストを実施するには、適切な機器と施設が必要です。
特殊タイプのフランジに関しては、異なる部品間の相互作用も考慮する必要があります。たとえば、フランジとガスケット、またはフランジとボルトの間の相互作用です。ガスケットは接合部のシールに重要な役割を果たし、ボルトはフランジを固定するために使用されます。フランジ内の応力分布がガスケットやボルトに悪影響を与えると、シールの問題やボルトの破損につながる可能性があります。したがって、フランジ - ガスケット - ボルト システム全体の応力を解析する必要があります。
を取ってみましょう炭素鋼メガネブラインド例として。このタイプのフランジは、パイプラインのセクションを分離するために使用されます。使用中は、パイプライン内の流体の圧力に耐える必要があります。解析手法を使用して、応力の大まかな推定値を取得できます。次に、FEM を使用して分析を改良し、メガネ ブラインドのさまざまな部分に応力がどのように分布するかを確認できます。可能であれば、結果を検証するためにいくつかの実験的テストを実施することができます。
上記の方法に加えて、ストレスの長期的な影響も考慮する必要があります。特殊なタイプのフランジは周期的な荷重にさらされる可能性があり、これは応力が時間の経過とともに変化することを意味します。これは疲労破壊につながる可能性があります。疲労破壊は、応力が材料の降伏強度を下回っていても、繰り返しの応力サイクルによって材料が弱くなるときに発生します。疲労を分析するには、S - N 曲線アプローチなどの方法を使用できます。 S - N 曲線は、応力振幅と破損するまでのサイクル数の関係を示します。フランジの荷重履歴を知ることで、疲労寿命を推定できます。
環境要因にも注意を払う必要があります。たとえば、フランジが腐食環境で使用される場合、腐食によってフランジの厚さが減少し、その材料特性が変化する可能性があります。これにより、残りの材料の応力が増加する可能性があります。したがって、解析では応力と腐食の複合的な影響を考慮する必要があります。
結論として、特殊タイプのフランジの応力解析は複雑ですが不可欠なプロセスです。フランジの応力分布と性能を包括的に理解するには、解析的、数値的、実験的手法を組み合わせて使用する必要があります。石油およびガス産業、化学処理、または特殊タイプのフランジを使用するその他の分野のいずれであっても、応力解析を正しく行うことは、システムの安全性と信頼性を確保するための鍵となります。
当社の特殊タイプのフランジにご興味がある場合、または応力解析についてご質問がある場合は、お気軽にお問い合わせください。お客様の特定のニーズに最適なソリューションを見つけるお手伝いをいたします。
参考文献:
- JE Shigley、CR のミシュケ (2001)。機械工学設計。マグロウ - ヒル。
- クック、RD、マルカス、DS、プレシャ、メイン (2001)。有限要素解析の概念と応用。ワイリー。
- ネブラスカ州ダウリング (2012)。材料の機械的挙動: 変形、破壊、疲労の工学的手法。ピアソン。
